Термоусадочная трубка ТУТ. Общие сведения.

Термоусаживаемые трубки из «поперечносшитых» полимеров предназначены для:

  • восстановления повреждений изоляции и оболочек кабелей и проводов;
  • герметизации поверхностей и электрических соединений кабелей и проводов;
  • бандажирования и маркировки проводов;
  • создания антикоррозийных защитных и декоративных покрытий.

Области применения:
  • электромонтажные работы;
  • автомобилестроение, железнодорожный транспорт, кораблестроение, авиация;
  • электроника, электротехника и приборостроение;
  • космическая промышленность;
  • медицина;
  • строительство.

Цикл производства термоусаживаемых трубок

1. Экструдирование трубки из полимерного сырья.Экструдирование трубки из полимерного сырья Первоначально материал произведенной трубки обладает термопластическими свойствами (если нагреть трубку, то при достижении температуры плавления 105°С — 115°С изделие может принимать различные формы, может растягиваться, расширяться и удлиняться).

2. Облучение экструдированной трубки.Облучение экструдированной трубки В процессе облучения качественно изменяется структура полимерного материала: происходит т.н. «поперечная сшивка молекул», и полимер перестает быть термопластиком. При достижении температуры плавления материал лишь размягчается, становясь эластичным и резиноподобным, однако не теряет своей формы и остается таковым при дальнейшем повышении температуры.
На этом этапе трубка приобретает «эффект памяти формы».

3. Нагревание облученной трубки.Нагревание охлажденной трубки В процессе нагревания трубка становится мягкой, эластичной и податливой к механическим воздействиям.

4. Механическое растяжение нагретой трубки.Механическое растяжение нагретой трубки  Нагретая трубка подвергается радиальному растяжению (раздувке) с увеличением диаметра.

5. Охлаждение растянутой трубки.Охлаждение растянутой трубки При охлаждении происходит застывание полимера, и трубка сохраняет и фиксирует свою новую форму и диаметр, полученные при растяжении. В таком виде (растянутом) трубка поставляется заказчикам. Соотношение между диаметром трубки в растянутом состоянии и диаметром трубки в первичном, нерастянутом, состоянии определяет коэффициент усадки данной трубки для последующего монтажа.

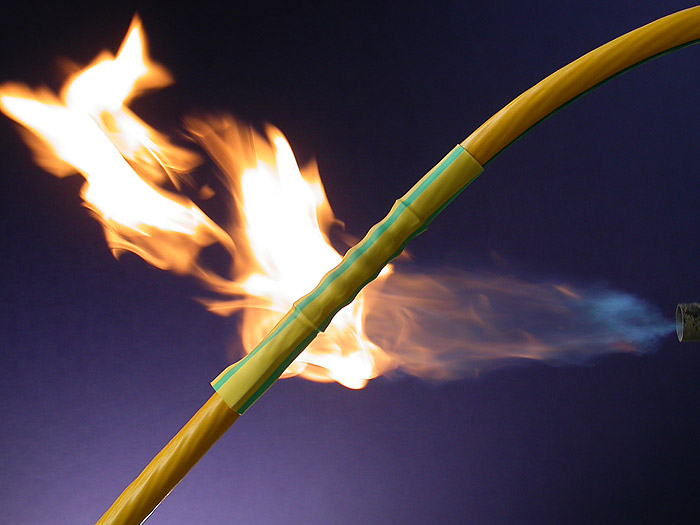

6. Процесс монтажа: «термоусадка» растянутой трубки.Термоусадка трубки При повторном нагревании с использованием пламени газовой горелки или высокотемпературного фена растянутая трубка начинает сжиматься, стремясь вернуться к своей первичной форме и размерам в нерастянутом состоянии. При усадке на некое основание, например, кабельную жилу необходимо руководствоваться требованиями, предъявляемыми к монтажу термоусаживаемых изделий: (внешний диаметр основания А должен удовлетворять условию: d<A<D), трубка плотно облегает поверхность, на которую усаживается, точно повторяя ее рельеф и образуя прочное, герметичное соединение.
