Наконечники болтовые для электротранспорта

тип:

НБТ (ТУ 3449-009-97284872-2006)

  • Предназначены для оконцевания одножильных кабелей с бумажной маслопропитанной и пластмассовой изоляцией на постоянное и переменное напряжение для стационарной прокладки в тяговых сетях электротранспорта
  • Центрально-симметричное отверстие под кабельную жилу в корпусе хвостовика способствует равномерному распределению напряженности электрического поля
  • Специальная конструкция лопатки с четырьмя крепежными отверстиями обеспечивает высокое прижимное усилие и минимальное контактное сопротивление при монтаже на распределительном устройстве
  • Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения
  • Рабочее напряжение: до 1 кВ включительно
  • Материал корпуса и болтов: специальный алюминиевый сплав

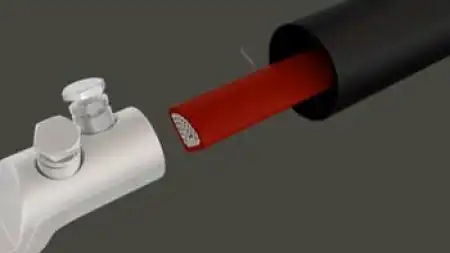

  • Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой
  • Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
  • Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
  • Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
  • На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
  • Инструмент для монтажа: набор НМБ-6
  • Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
Эксплуатационно-гарантийные сроки
  • Гарантийный срок хранения 5  лет
  • Гарантийный срок эксплуатации 5  лет
  • Срок службы 25  лет

Наконечники НБТ– кабельные наконечники с рядным расположением болтов со срывными головками. Предназначены для оконцевания кабельных жил с БПИ и ПВХ изоляцией на постоянное и переменное напряжение до 1кВ включительно для сетей электротранспорта.

Болтовые наконечники НБТ выпускаются отдельно для каждого сечения.

Завод «КВТ» - единственное производство в России серийно выпускающее не только сами термоусаживаемые муфты, но и все типы кабельных наконечников и соединителей.

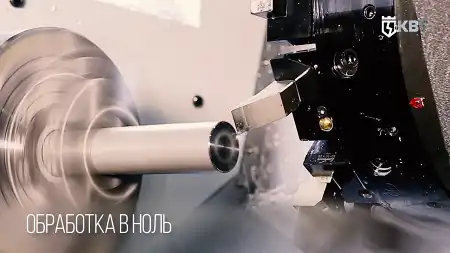

Полностью автоматизированные линии позволили добиться высокой скорости изготовления наконечников и соединителей и уменьшения их стоимости. Ультрасовременные станки-роботы с ЧПУ гарантируют стабильно превосходное качество и точно выверенные размеры всей партии продукции, а также исключают возможное влияние человеческого фактора при производстве.

Отверстие для ввода кабельной жилы в болтовых наконечниках НБТ размещено центрально-симметрично относительно оси корпуса для обеспечения равномерного распределения электрического поля. Вся внутренняя цилиндрическая поверхность наконечников КВТ имеет зубчатый рельеф для увеличения площади электрического контакта  и механической прочности между наконечником и кабельной жилой. При монтаже на алюминиевые кабели зубчатая поверхность врезается в жилу кабеля, разрушая оксидный поверхностный слой. Лопатка болтовых наконечников смещена относительно центральной оси корпуса, что обеспечивает удобство при подключении кабельной линии к шинам щитовых устройств.

В отличие от стандартных серий наконечники НБТ оснащены большим количеством прижимных болтов 4-мя и 6-ю (начиная с сечения 500 мм2), что позволяет сохранять высокую механическую прочность соединения и качественный электрический контакт в условиях постоянных вибраций. Особая конструкция болтов «КВТ» предусматривает наличие не одной, а двух срывных шеек с предустановленными моментами срыва головок. Благодаря двухуровневому расположению шеек, срыв головки болта всегда происходит вровень, либо ниже поверхности корпуса наконечника. Это избавляет от необходимости зашлифовки острых кромок, образующихся после срыва болтов с одной шейкой, и существенно сокращает время монтажа.

Болтовые наконечники «КВТ» выполнены из специального алюминиевого сплава, обладающего высокой электрической проводимостью и механической прочностью.

Вопросы и ответы Сопутствующие товары
@name
youtube-id
youtube-id
youtube-id
youtube-id
draw
SKU товарные позиции Цвет изоляции кратность ед.изм РРЦ (руб.)
4НБТ-300 (КВТ) 1
шт
9040.20
4НБТ-400 (КВТ) 1
шт
9229.58
6НБТ-500 (КВТ) 1
шт
11593.60
6НБТ-630 (КВТ) 1
шт
12293.39
6НБТ-800 (КВТ) 1
шт
13211.16
SKU товарные позиции Цвет изоляции кол-во в упаковке тип упаковки штрих-код EAN-13 длина (см) ширина (см) высота (см) вес брутто (кг) объем упак. (куб.м)
4НБТ-300 (КВТ) 1
п/э пакет
4680430015414 18 7.8 4.2 0.52 0.00059
4НБТ-400 (КВТ) 1
п/э пакет
4680430015421 18 7.8 4.8 0.56 0.000674
6НБТ-500 (КВТ) 1
п/э пакет
4680430015438 21 8 5 0.79 0.00084
6НБТ-630 (КВТ) 1
п/э пакет
4680430015445 21 8 5 0.87 0.00084
6НБТ-800 (КВТ) 1
п/э пакет
4680430015452 20.1 8 6.2 1 0.000997
SKU товарные позиции Цвет изоляции L (мм) L₁ (мм) L₂ (мм) L₃ (мм) B (мм) S (мм) D (мм) d (мм) d₁ (мм) N (мм) A (мм) A₁ (мм)
4НБТ-300 (КВТ) 179 102 60 90 75 16 17 38 23.5 14 50 20
4НБТ-400 (КВТ) 179 102 60 90 75 16 17 42 26.5 14 50 20
6НБТ-500 (КВТ) 201 102 80 90 80 20 17 48 29.5 17 50 20
6НБТ-630 (КВТ) 201 102 80 90 80 20 17 54 33.5 17 50 20
6НБТ-800 (КВТ) 201 102 80 90 80 22 17 59 37.5 17 50 20
SKU товарные позиции Цвет изоляции Особенности конструкции Рабочее напряжение, до (кВ) Сечение жилы, мм² Класс гибкости жилы Материал контактной части Технология монтажа
4НБТ-300 (КВТ)
Центральносимметричное отверстие под жилу
1
300
1/ 2/ 3/ 4
алюминиевый сплав
срывные болты
4НБТ-400 (КВТ)
Центральносимметричное отверстие под жилу
1
400
1/ 2/ 3/ 4
алюминиевый сплав
срывные болты
6НБТ-500 (КВТ)
Центральносимметричное отверстие под жилу
1
500
1/ 2/ 3/ 4
алюминиевый сплав
срывные болты
6НБТ-630 (КВТ)
Центральносимметричное отверстие под жилу
1
630
1/ 2/ 3/ 4
алюминиевый сплав
срывные болты
6НБТ-800 (КВТ)
Центральносимметричное отверстие под жилу
1
800
1/ 2/ 3/ 4
алюминиевый сплав
срывные болты
