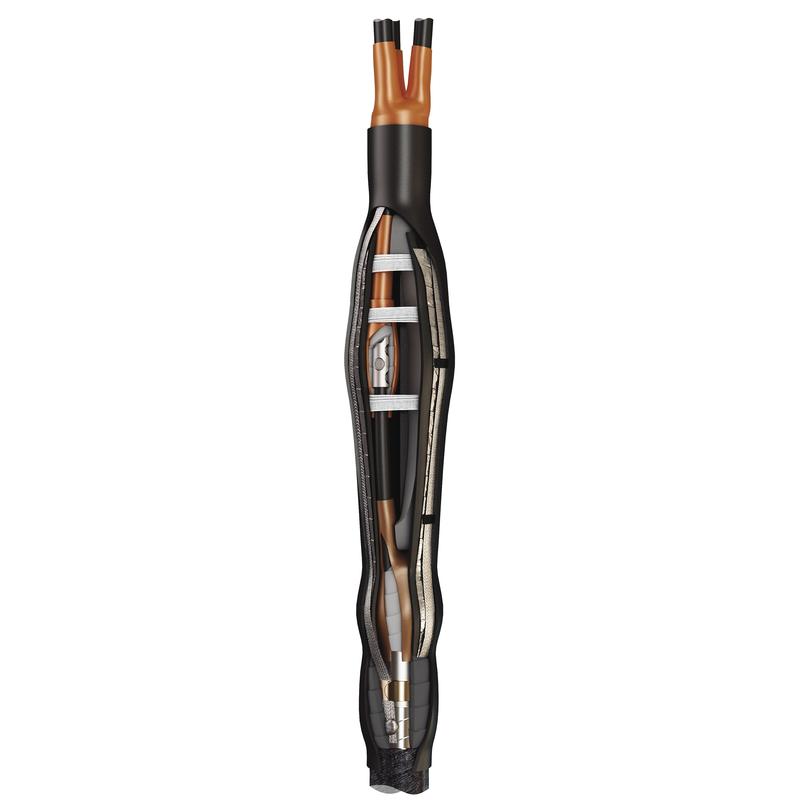

Переходные кабельные муфты (1П+3Б)СПТ-10

тип:

(1П+3Б)СПТ-10

  • Предназначены для соединения
    • одножильных кабелей с изоляцией из сшитого полиэтилена и экраном из медных проволок
    • с 3-х жильным кабелем с бумажной маслопропитанной изоляцией и общей свинцовой или алюминиевой оболочкой
    • на напряжение 6 и 10 кВ
  • Соответствует требованиям ГОСТ 13781.0-86
  • Типы монтируемых кабелей: (А)ПвВ, (А)ПвПу, (А)ПвПуг, (А)ПвПг, (А)ПвП2г, (А)ПвПу2г, (А)ПвБП, (А)ПвБВ, ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв
  • Комплект поставки рассчитан для монтажа трех фаз одножильного кабеля с изоляцией из сшитого полиэтилена
  • Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт и равномерное распределение напряженности электрического поля в области среза полупроводящего экрана кабеля
  • Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа
  • Экраны кабелей восстанавливаются алюминиевой экранирующей лентой и проводом-перемычкой
  • В комплект переходной муфты входит 3 болтовых соединителя с внутренней стопорной перегородкой
  • Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающим свойствами выравнивания напряженности электрического поля
  • Инструмент для монтажа:
    • пропановая горелка ПГ (КВТ)
    • набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
    • инструменты для снятия изоляции и полупроводникового экрана
  • Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
  • Выпускается по ТУ 3599-047-97284872-2011
Вопросы и ответы Сопутствующие товары Подбор аналогов по продукции Raychem
@name
youtube-id
youtube-id
youtube-id
youtube-id
youtube-id
youtube-id
youtube-id
youtube-id
youtube-id
SKU товарные позиции кратность ед.изм РРЦ (руб.)
(1П+3Б)СПТ-10-70/120(Б) (КВТ) 1
шт
19477.34
(1П+3Б)СПТ-10-150/240(Б) (КВТ) 1
шт
23483.65
SKU товарные позиции кол-во в упаковке тип упаковки штрих-код EAN-13 длина (см) ширина (см) высота (см) вес брутто (кг) объем упак. (куб.м)
(1П+3Б)СПТ-10-70/120(Б) (КВТ) 1
картонная коробка
4680430006511 122 16 15 5.3 0.02928
(1П+3Б)СПТ-10-150/240(Б) (КВТ) 1
картонная коробка
4680430006528 122 16 15 7 0.02928
SKU товарные позиции Тип муфты Технология монтажа Рабочее напряжение, до (кВ) Сечение жил, мм² Количество жил в кабеле Изоляция кабеля Тип установки Тип кабеля
(1П+3Б)СПТ-10-70/120(Б) (КВТ)
Переходная
термоусаживаемая
10
70/ 95/ 120
3
Сшитый полиэтилен/ Бумажно маслопропитанная
В кабельных каналах и грунте
без брони/ с броней
(1П+3Б)СПТ-10-150/240(Б) (КВТ)
Переходная
термоусаживаемая
10
150/ 185/ 240
3
Сшитый полиэтилен/ Бумажно маслопропитанная
В кабельных каналах и грунте
без брони/ с броней
