Гильзы медные луженые по DIN 46267
тип:
ГМЛ(DIN) (DIN 46267)
- Предназначены для соединения опрессовкой медных кабелей и проводов
- Материал: рафинированная медь марки М1
- Покрытие: олово-висмутовое электролитическое лужение
- Рабочее напряжение: до 10 кВ

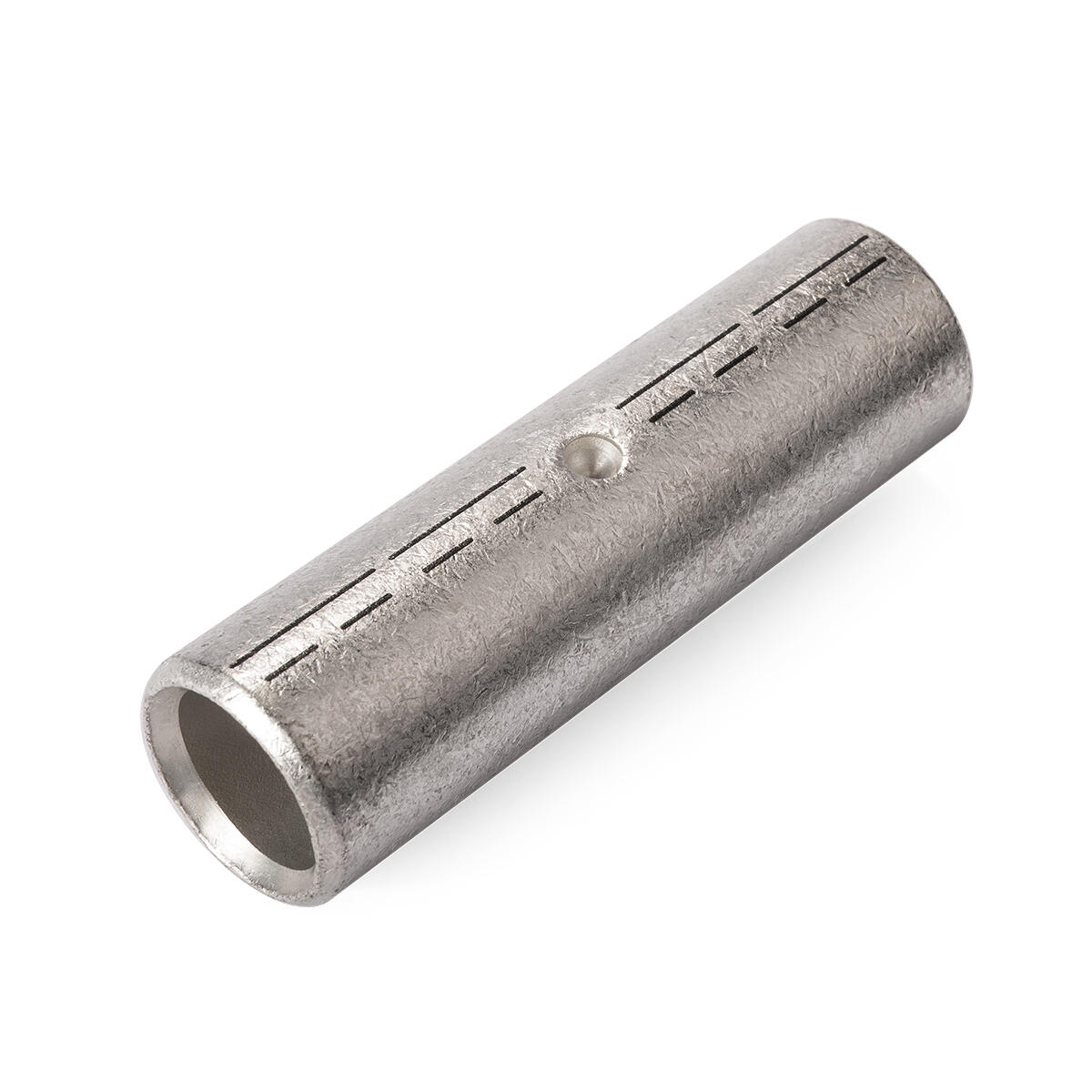

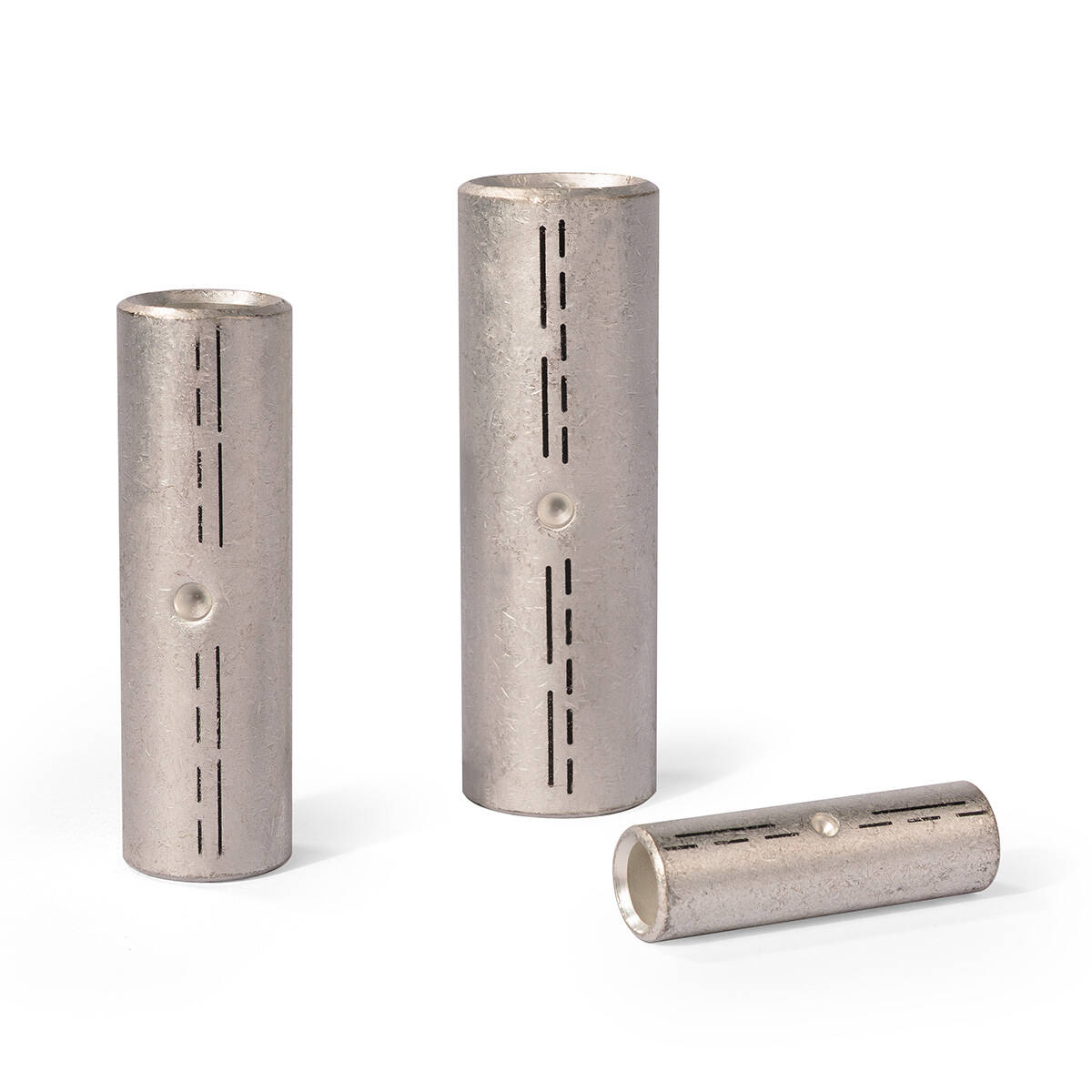

- Гильзы имеют сквозную конструкцию и стопорную запрессовку по центру для определения глубины заведения кабельных жил
- На гильзах нанесена двухдорожечная разметка, определяющая местоположение и количество опрессовок в зависимости от ширины матриц
- Внутренний и внешний диаметры гильз DIN 46267 соответствуют размерам труб, из которых изготавливаются наконечники DIN 46235
Сопроводительная документация
Сопроводительная документация
Эксплуатационно-гарантийные сроки
Эксплуатационно-гарантийные сроки
- Гарантийный срок хранения 5 лет
- Гарантийный срок эксплуатации 5 лет
- Срок службы 25 лет
SKU | товарные позиции Цвет изоляции | кратность | ед.изм | РРЦ (руб.) |
---|---|---|---|---|
ГМЛ(DIN) 6 (КВТ) | 100 | шт |
19.70 | |
ГМЛ(DIN) 10 (КВТ) | 100 | шт |
21.25 | |
ГМЛ(DIN) 16 (КВТ) | 100 | шт |
77.81 | |
ГМЛ(DIN) 25 (КВТ) | 100 | шт |
93.54 | |
ГМЛ(DIN) 35 (КВТ) | 50 | шт |
154.04 | |
ГМЛ(DIN) 50 (КВТ) | 50 | шт |
219.32 | |
ГМЛ(DIN) 70 (КВТ) | 50 | шт |
268.74 | |
ГМЛ(DIN) 95 (КВТ) | 10 | шт |
438.86 | |
ГМЛ(DIN) 120 (КВТ) | 10 | шт |
480.64 | |
ГМЛ(DIN) 150 (КВТ) | 10 | шт |
718.37 | |
ГМЛ(DIN) 185 (КВТ) | 10 | шт |
829.37 | |
ГМЛ(DIN) 240 (КВТ) | 5 | шт |
1155.52 | |
ГМЛ(DIN) 300 (КВТ) | 5 | шт |
1421.68 | |
ГМЛ(DIN) 400 (КВТ) | 5 | шт |
3634.28 | |
ГМЛ(DIN) 500 (КВТ) | 1 | шт |
4244.20 | |
ГМЛ(DIN) 625 (КВТ) | 1 | шт |
4064.94 | |
ГМЛ(DIN) 800 (КВТ) | 1 | шт |
8175.42 | |
ГМЛ(DIN) 1000 (КВТ) | 1 | шт |
10531.92 |

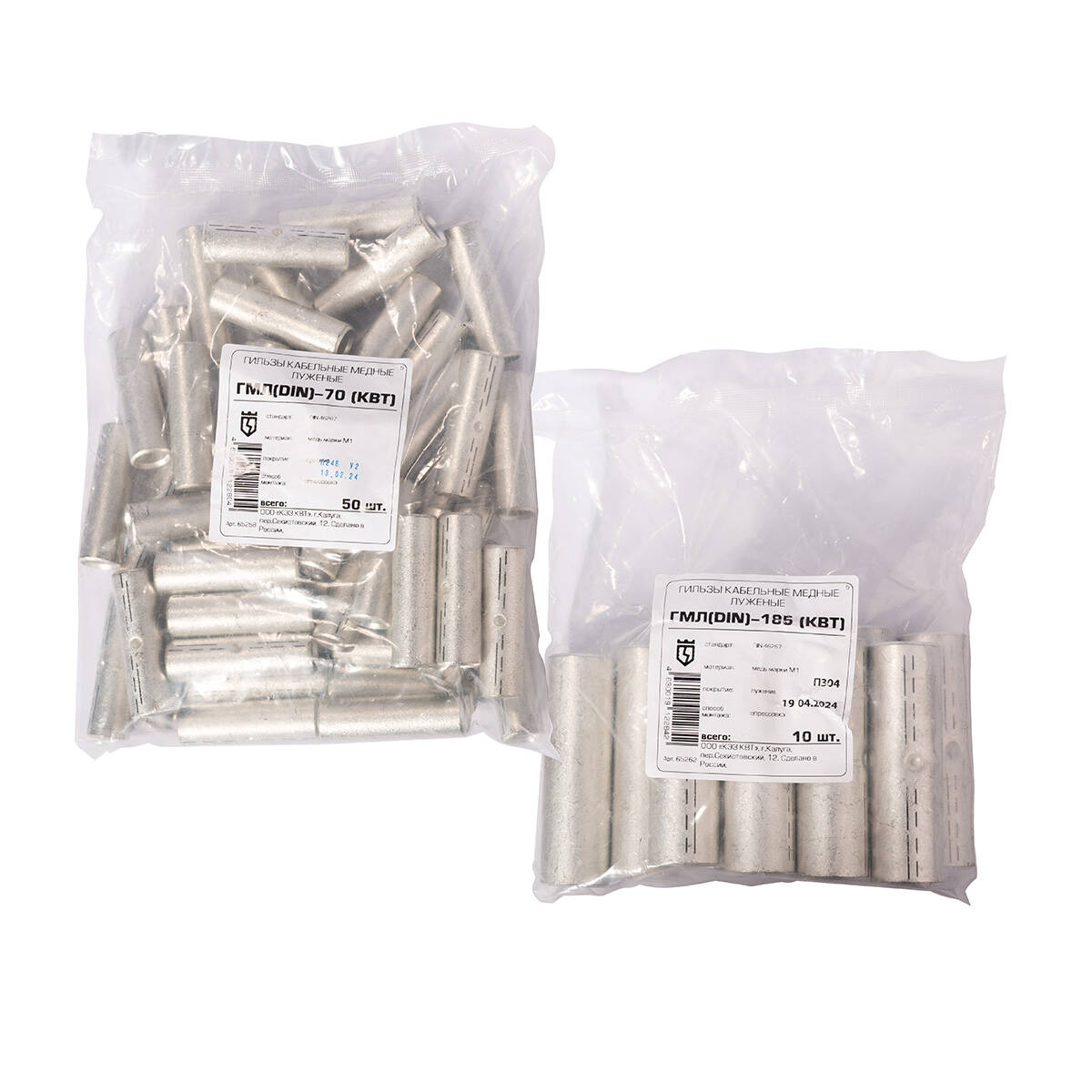

SKU | товарные позиции Цвет изоляции | кол-во в упаковке | тип упаковки | штрих-код EAN-13 | длина (см) | ширина (см) | высота (см) | вес брутто (кг) | объем упак. (куб.м) |
---|---|---|---|---|---|---|---|---|---|
ГМЛ(DIN) 6 (КВТ) | 100 | п/э пакет |
4630019122743 | 12 | 10 | 2.5 | 0.286 | 0.0003 | |
ГМЛ(DIN) 10 (КВТ) | 100 | п/э пакет |
4630019122750 | 12 | 10 | 2.5 | 0.33 | 0.0003 | |
ГМЛ(DIN) 16 (КВТ) | 100 | п/э пакет |
4630019122767 | 15 | 14 | 4 | 1.32 | 0.00084 | |
ГМЛ(DIN) 25 (КВТ) | 100 | п/э пакет |
4630019122774 | 18 | 17 | 3 | 1.688 | 0.000918 | |
ГМЛ(DIN) 35 (КВТ) | 50 | п/э пакет |
4630019122781 | 18 | 16 | 3 | 1.436 | 0.000864 | |
ГМЛ(DIN) 50 (КВТ) | 50 | п/э пакет |
4630019122798 | 17 | 16 | 4.5 | 2.048 | 0.001224 | |
ГМЛ(DIN) 70 (КВТ) | 50 | п/э пакет |
4630019122804 | 21 | 17 | 3.5 | 2.526 | 0.00125 | |
ГМЛ(DIN) 95 (КВТ) | 10 | п/э пакет |
4630019122811 | 14 | 14 | 3.5 | 0.836 | 0.000686 | |
ГМЛ(DIN) 120 (КВТ) | 10 | п/э пакет |
4630019122828 | 15 | 10 | 4 | 0.92 | 0.0006 | |
ГМЛ(DIN) 150 (КВТ) | 10 | п/э пакет |
4630019122835 | 13 | 9 | 6 | 1.37 | 0.000702 | |
ГМЛ(DIN) 185 (КВТ) | 10 | п/э пакет |
4630019122842 | 9 | 13.5 | 7 | 1.574 | 0.000851 | |
ГМЛ(DIN) 240 (КВТ) | 5 | п/э пакет |
4630019122859 | 12.5 | 13 | 3 | 1.132 | 0.000488 | |
ГМЛ(DIN) 300 (КВТ) | 5 | п/э пакет |
4630019122866 | 17 | 11 | 3.5 | 1.414 | 0.000655 | |
ГМЛ(DIN) 400 (КВТ) | 5 | п/э пакет |
4630019122873 | 18 | 15.5 | 6.5 | 3.722 | 0.001814 | |
ГМЛ(DIN) 500 (КВТ) | 1 | п/э пакет |
4630019122880 | 16.5 | 5 | 5 | 0.86 | 0.000413 | |
ГМЛ(DIN) 625 (КВТ) | 1 | п/э пакет |
4630019122897 | 16.5 | 5 | 5 | 0.824 | 0.000413 | |
ГМЛ(DIN) 800 (КВТ) | 1 | п/э пакет |
4680430029770 | 25 | 19 | 5 | 1.6 | 0.002375 | |
ГМЛ(DIN) 1000 (КВТ) | 1 | п/э пакет |
4680430029787 | 25 | 19 | 6 | 2 | 0.00285 |
SKU | товарные позиции Цвет изоляции | L (мм) | d (мм) | d₁ (мм) |
---|---|---|---|---|
ГМЛ(DIN) 6 (КВТ) | 30 | 5.5 | 3.8 | |
ГМЛ(DIN) 10 (КВТ) | 30 | 6 | 4.5 | |
ГМЛ(DIN) 16 (КВТ) | 50 | 8.5 | 5.5 | |
ГМЛ(DIN) 25 (КВТ) | 50 | 10 | 7 | |
ГМЛ(DIN) 35 (КВТ) | 50 | 12.5 | 8.2 | |
ГМЛ(DIN) 50 (КВТ) | 56 | 14.5 | 10 | |
ГМЛ(DIN) 70 (КВТ) | 56 | 16.5 | 11.5 | |
ГМЛ(DIN) 95 (КВТ) | 70 | 19 | 13.5 | |
ГМЛ(DIN) 120 (КВТ) | 70 | 21 | 15.5 | |
ГМЛ(DIN) 150 (КВТ) | 80 | 23.5 | 17 | |
ГМЛ(DIN) 185 (КВТ) | 85 | 25.5 | 19 | |
ГМЛ(DIN) 240 (КВТ) | 90 | 29 | 21.5 | |
ГМЛ(DIN) 300 (КВТ) | 100 | 32 | 24.5 | |
ГМЛ(DIN) 400 (КВТ) | 150 | 38.5 | 27.5 | |
ГМЛ(DIN) 500 (КВТ) | 160 | 42 | 31 | |
ГМЛ(DIN) 625 (КВТ) | 160 | 44 | 34.5 | |
ГМЛ(DIN) 800 (КВТ) | 200 | 52 | 40 | |
ГМЛ(DIN) 1000 (КВТ) | 200 | 58 | 44 |
SKU | товарные позиции Цвет изоляции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Материал контактной части | Покрытие контактной части | Технология монтажа |
---|---|---|---|---|---|---|---|
ГМЛ(DIN) 6 (КВТ) | 10 |
6 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ГМЛ(DIN) 10 (КВТ) | 10 |
10 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ГМЛ(DIN) 16 (КВТ) | 10 |
16 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ГМЛ(DIN) 25 (КВТ) | 10 |
25 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ГМЛ(DIN) 35 (КВТ) | 10 |
35 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ГМЛ(DIN) 50 (КВТ) | 10 |
50 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ГМЛ(DIN) 70 (КВТ) | 10 |
70 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ГМЛ(DIN) 95 (КВТ) | 10 |
95 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ГМЛ(DIN) 120 (КВТ) | 10 |
120 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ГМЛ(DIN) 150 (КВТ) | 10 |
150 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ГМЛ(DIN) 185 (КВТ) | 10 |
185 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ГМЛ(DIN) 240 (КВТ) | 10 |
240 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ГМЛ(DIN) 300 (КВТ) | 10 |
300 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ГМЛ(DIN) 400 (КВТ) | 10 |
400 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ГМЛ(DIN) 500 (КВТ) | 10 |
500 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ГМЛ(DIN) 625 (КВТ) | 10 |
630 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ГМЛ(DIN) 800 (КВТ) | 10 |
800 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ГМЛ(DIN) 1000 (КВТ) | 10 |
1000 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
