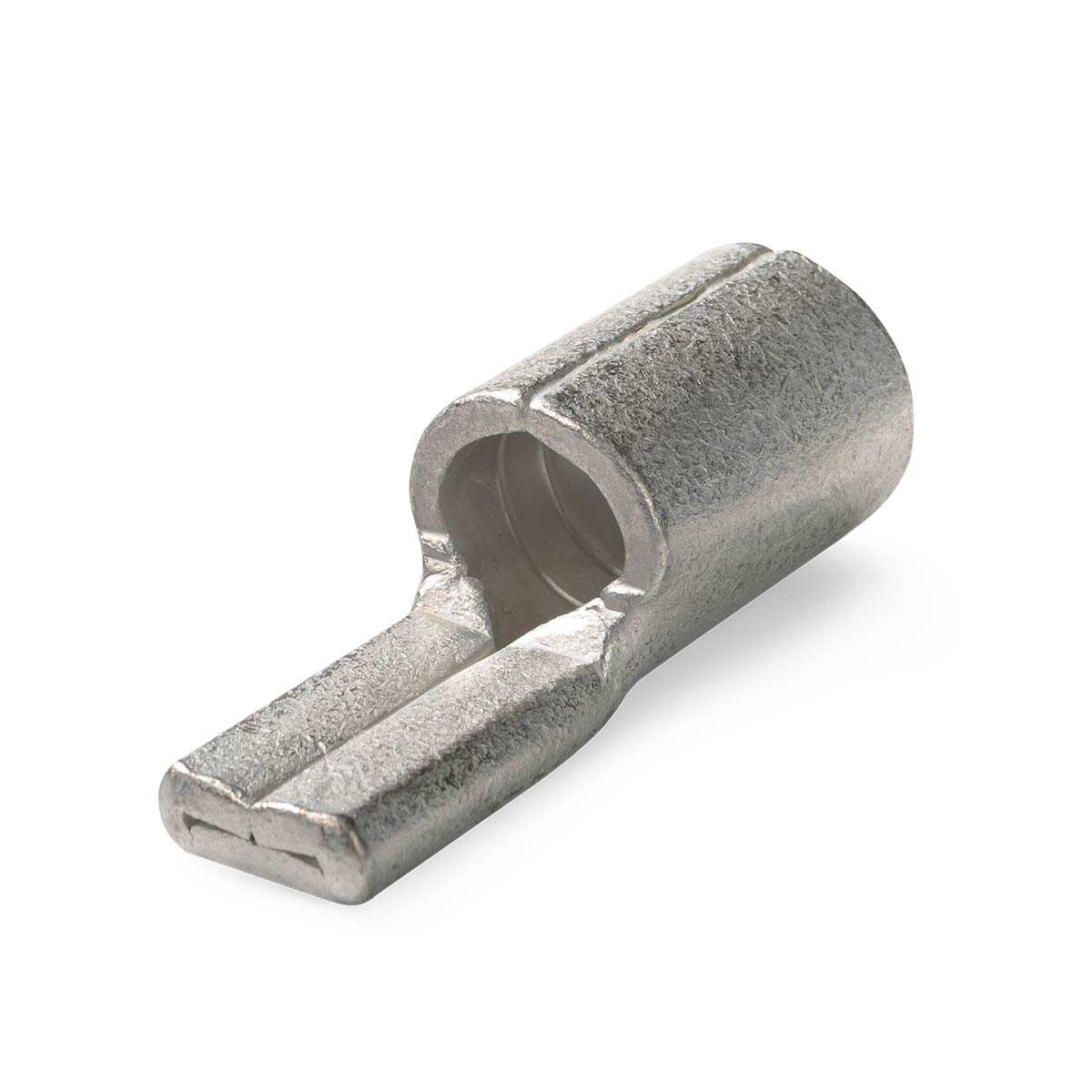

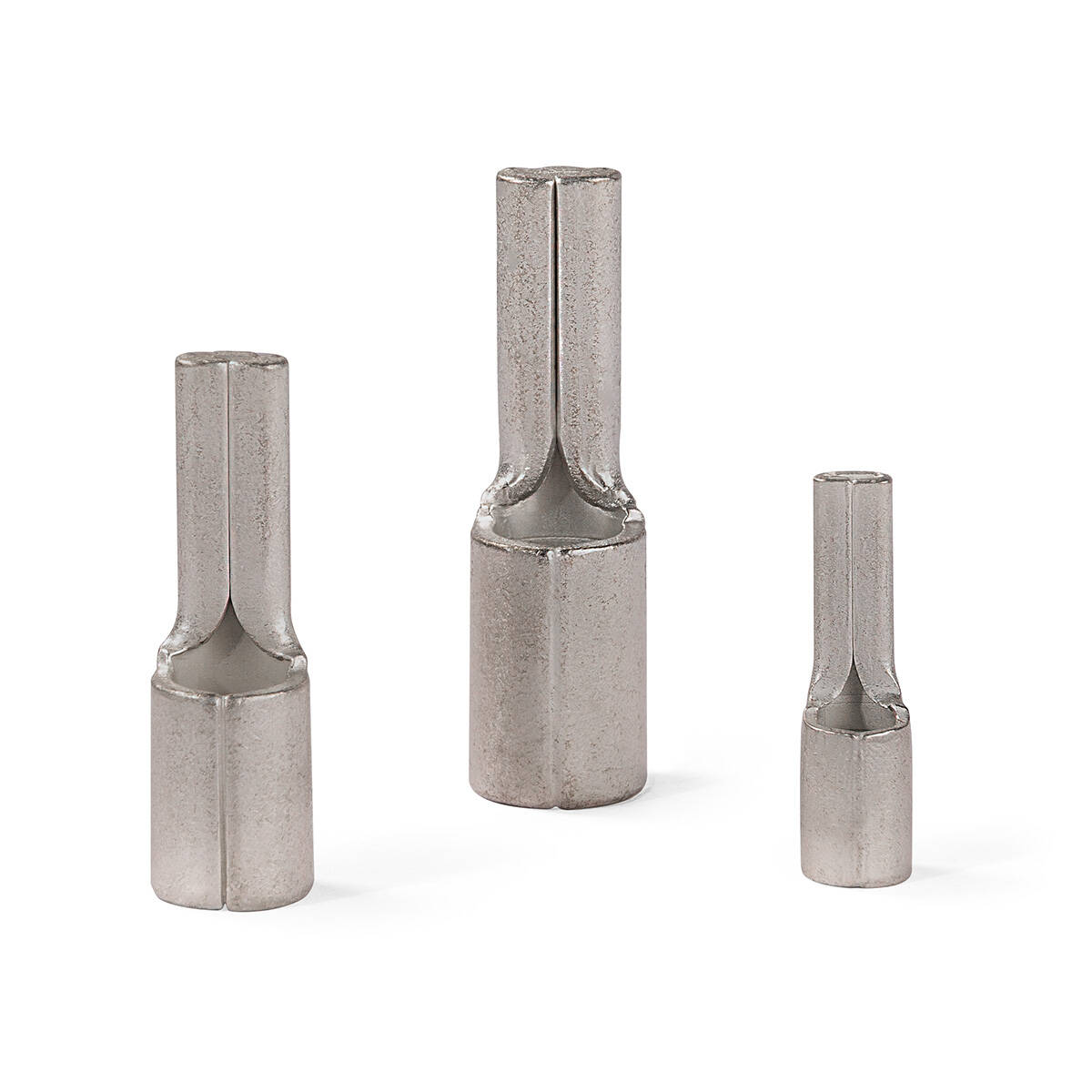

Наконечники медные луженые штифтовые

тип:

НШП (DIN 46230)

  • Предназначены для оконцевания опрессовкой медных кабелей
  • Материал: листовая электротехническая медь марки М1
  • Покрытие: электролитическое лужение
  • Сварной шов на участке контактного скругления под кабельную жилу делает трубную часть монолитной и гарантирует надежность опрессовки
  • Внутренняя поверхность трубной части наконечников имеет круговые поперечные насечки, обеспечивающие особую механическую прочность и качество электрического контакта
  • Используются для подключения к выводам автоматических выключателей и прочим электрическим устройствам с ограниченной шириной контактной клеммы
Эксплуатационно-гарантийные сроки
  • Гарантийный срок хранения 5  лет
  • Гарантийный срок эксплуатации 5  лет
  • Срок службы 25  лет
Вопросы и ответы Сопутствующие товары
@name
youtube-id
youtube-id
youtube-id
youtube-id
youtube-id
youtube-id
youtube-id
youtube-id
youtube-id
youtube-id
draw
SKU товарные позиции Цвет изоляции кратность ед.изм РРЦ (руб.)
НШП 1.5-12 (КВТ) 100
шт
6.14
НШП 2.5-12 (КВТ) 100
шт
7.48
НШП 6.0-12 (КВТ) 100
шт
15.70
НШП 10-12 (КВТ) 100
шт
29.18
НШП 16-13 (КВТ) 100
шт
36.70
НШП 25-15 (КВТ) 100
шт
56.14
НШП 35-20 (КВТ) 100
шт
96.54
НШП 50-20 (КВТ) 100
шт
152.65
НШП 70-25 (КВТ) 50
шт
243.60
НШП 95-25 (КВТ) 50
шт
345.38

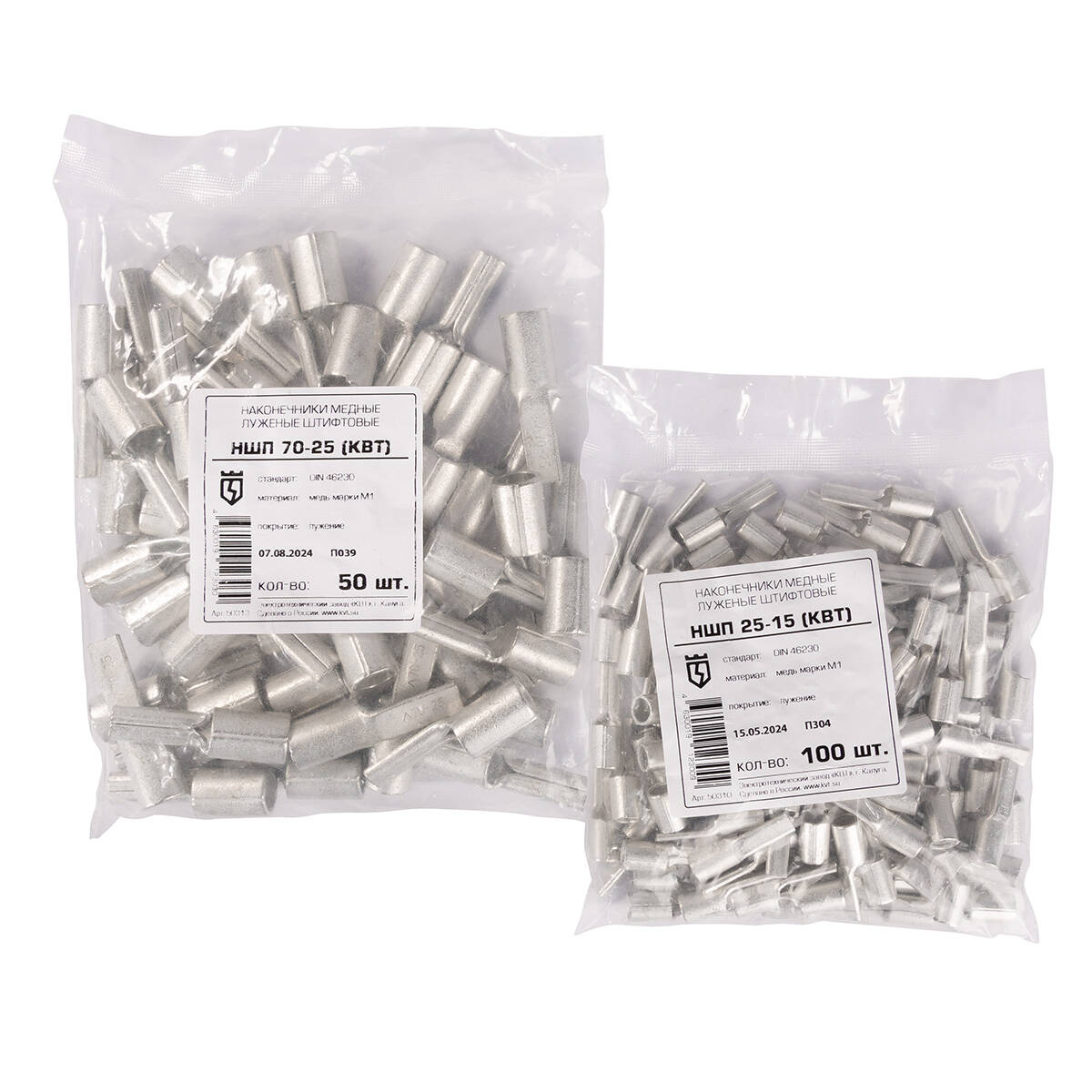

SKU товарные позиции Цвет изоляции кол-во в упаковке тип упаковки штрих-код EAN-13 длина (см) ширина (см) высота (см) вес брутто (кг) объем упак. (куб.м)
НШП 1.5-12 (КВТ) 100
п/э пакет
4630019122903 10 8 1 0.056 8.0E-5
НШП 2.5-12 (КВТ) 100
п/э пакет
4630019122927 10 12 0.7 0.07 8.4E-5
НШП 6.0-12 (КВТ) 100
п/э пакет
4630019122941 10 12 1 0.146 0.00012
НШП 10-12 (КВТ) 100
п/э пакет
4630019122965 10 10 1.2 0.216 0.00012
НШП 16-13 (КВТ) 100
п/э пакет
4630019122989 12 10 2 0.4 0.00024
НШП 25-15 (КВТ) 100
п/э пакет
4630019123009 14 14 2.5 0.638 0.00049
НШП 35-20 (КВТ) 100
п/э пакет
4630019123016 18 17 2 1.13 0.000612
НШП 50-20 (КВТ) 100
п/э пакет
4630019123023 20 16 3.5 1.118 0.00112
НШП 70-25 (КВТ) 50
п/э пакет
4630019123030 21.5 20 2 1.454 0.00086
НШП 95-25 (КВТ) 50
п/э пакет
4630019123047 18 22 3 2.072 0.001188
SKU товарные позиции Цвет изоляции L (мм) L₁ (мм) L₂ (мм) B (мм) d (мм) d₁ (мм)
НШП 1.5-12 (КВТ) 17 11 5 1.8 3.4 1.6
НШП 2.5-12 (КВТ) 17 11 4.8 2 4.1 2.3
НШП 6.0-12 (КВТ) 20 11.2 5.7 3 5.5 3.3
НШП 10-12 (КВТ) 22.5 11.5 8.2 4.3 7 4.8
НШП 16-13 (КВТ) 26.2 12 10.1 5.5 8.4 6
НШП 25-15 (КВТ) 33.6 12 12.3 7 10.5 7
НШП 35-20 (КВТ) 40.5 19.6 16 8.1 11.6 8.6
НШП 50-20 (КВТ) 45 20 19.6 9.5 13.5 10
НШП 70-25 (КВТ) 55.5 25 24 11 16 12
НШП 95-25 (КВТ) 55.3 24.5 22.5 12.5 19.8 13.7
SKU товарные позиции Цвет изоляции Особенности конструкции Рабочее напряжение, до (кВ) Сечение жилы, мм² Класс гибкости жилы Материал контактной части Покрытие контактной части Технология монтажа
НШП 1.5-12 (КВТ)
Форма лопатки О
35
0.5/ 0.75/ 1.0/ 1.5
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
НШП 2.5-12 (КВТ)
Форма лопатки О
35
1.5/ 2.5
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
НШП 6.0-12 (КВТ)
Форма лопатки О
35
4/ 6
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
НШП 10-12 (КВТ)
Форма лопатки В
35
10
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
НШП 16-13 (КВТ)
Форма лопатки В
35
16
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
НШП 25-15 (КВТ)
Форма лопатки В
35
25
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
НШП 35-20 (КВТ)
Форма лопатки В
35
35
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
НШП 50-20 (КВТ)
Форма лопатки В
35
50
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
НШП 70-25 (КВТ)
Форма лопатки В
35
70
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
НШП 95-25 (КВТ)
Форма лопатки В
35
95
1/ 2/ 3/ 4/ 5/ 6
медь
гальваническое лужение
опрессовка
