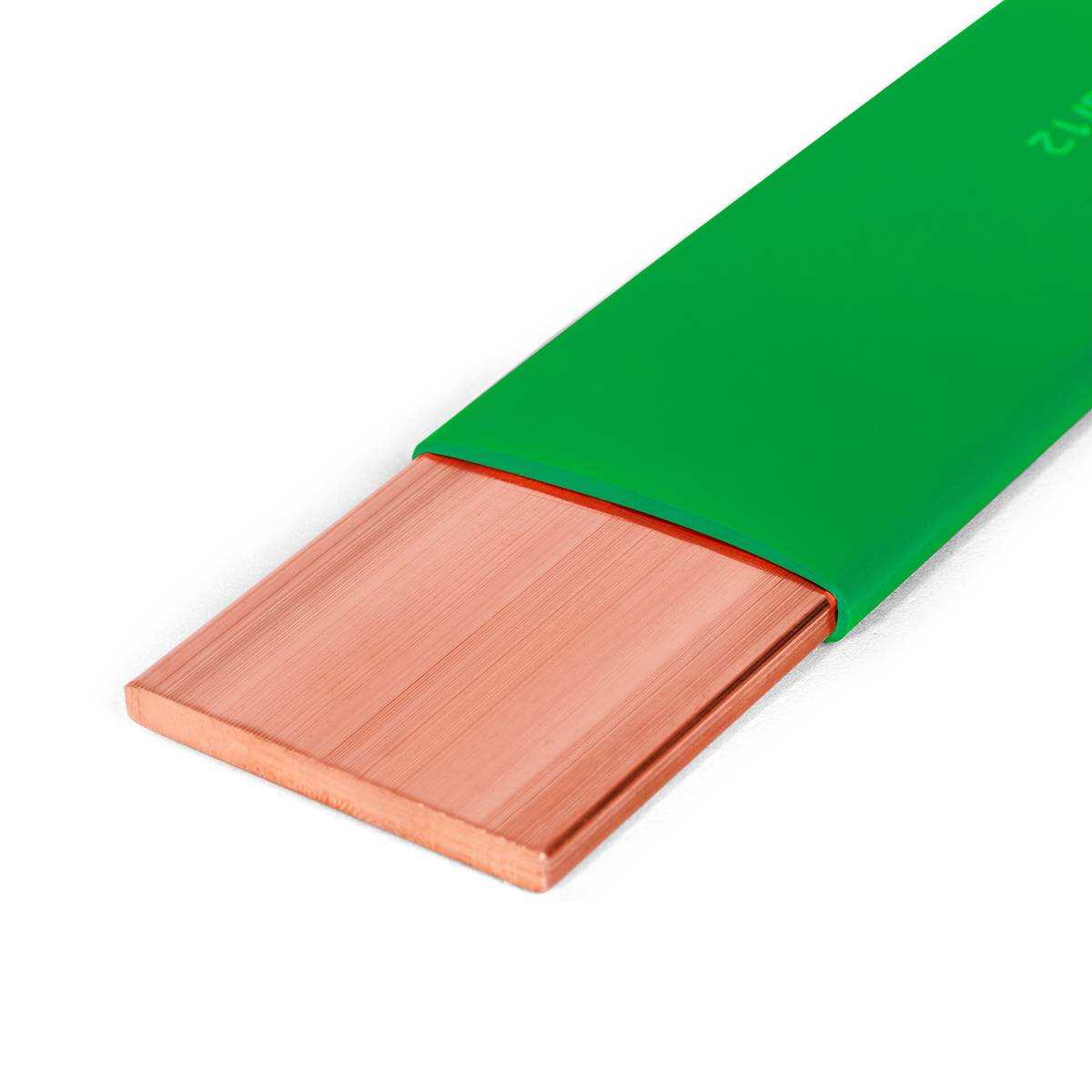

Термоусадочные трубки для изоляции шин напряжением до 10 кВ

тип:

ТТШ-10 (ТУ 2291-049-97284872-2012)

  • Предназначены для изоляции медных и алюминиевых шин на электротехнических подстанциях и в шкафах распределительных устройств. Могут быть использованы при наружной установке
  • Коэффициент усадки: 2.5:1
  • Рабочее напряжение: 10 кВ
  • Материал: полиолефин, не содержит галогенов «HF»
  • Аналоги: BPTM (Raychem); BBI (3M)
  • Устойчивы к ультрафиолетовому излучению
  • Высокая электрическая прочность
  • Цвет: красный, зеленый, желтый
  • Использование трубок ТТШ позволяет сократить расстояние между фазными шинами и значительно уменьшить габариты проектного устройства
  • Защищают электротехнические шины от химической коррозии
  • Обеспечивают защиту оборудования от короткого замыкания в случае попадания в электрощитовое устройство животных и птиц
  • Инструмент для монтажа: высокотемпературный фен ТТ-1800 или горелка ПГ

Если для монтажа на данную шину подходят два размера трубки, выбирайте больший из них

Относительное удлинение при разрыве не менее 400%
Температура усадки 120 °C
Температура эксплуатации от -55 °C до +125 °C
Прочность на растяжение не менее 15 МПа
Электрическая прочность не менее 25 кВ/мм
Рабочее напряжение до 10кВ
Удельное объемное электрическое сопротивление 1014 Ом*см
Номинальное напряжения (кВ) Шины с воздушным промежутком ТТШ-10 ТТШ-35
 Фаза-Фаза А (мм) Фаза-Земля В (мм) Фаза-Фаза А (мм) Фаза-Земля В (мм) Фаза-Фаза А (мм) Фаза-Земля В (мм)
Круглые шины
10 130 120 55 65 30 40
20 200 180 95 120 60 90
35 320 290 150 205 100 160
Прямоугольные шины
10 130 120 65 75 35 45
20 200 180 115 150 70 100
35 320 290 200 285 140 190

Размеры, приведенные в таблице, являются справочными и не могут применяться при разработке и производстве электрооборудования без проведения соответствующих испытаний.

draw
Эксплуатационно-гарантийные сроки
  • Гарантийный срок хранения 10  лет
  • Гарантийный срок эксплуатации 3  года
  • Срок службы 10  лет

Термоусадочные трубки ТТШ-10 – специализированные среднестенные высоковольтные трубки, с коэффициентом усадки 2.5:1, без подавления горения, предназначенные для изоляции медных и алюминиевых шин электрических подстанций и шкафов с рабочим напряжением до 10кВ включительно.

Характерной особенностью трубок ТТШ от «КВТ» является высокая диэлектрическая прочность, устойчивость к ультрафиолетовому излучению, а также исключительная гибкость и эластичность.

Для производства термоусаживаемой трубки ТТШ используется полиолефиновая композиция без содержания галогенов (индекс «HF»), что делает её нетоксичной и безвредной для человека.

Трубка ТТШ может применяться как внутри помещений, так и для наружной установки.  Использование трубок ТТШ для изоляции шин на электрических подстанциях и внутри щитовых устройств позволяет значительно сократить расстояния «фаза-фаза» и «фаза-земля», а также существенно уменьшить габариты самой щитовой подстанции. Кроме того, изоляция шин обеспечивает надежную защиту от коротких замыканий из-за попадания на токоведущие шины посторонних предметов или животных.

Широкий диапазон рабочих температур исключает возможность электротепловых пробоев и гарантирует надежную изоляцию сроком до 25 лет.

Термоусадочная трубка ТТШ-10 «КВТ» поставляется в удобных мини рулонах по 10 метров.  Практичная упаковка предполагает нарезку требуемой длины по месту монтажа, минимизирует отходы и сокращает затраты. Расширенная линейка типоразмеров представлена полным рядом от 30/12 до 150/60мм. Все размеры трубок ТТШ-10 имеют плоский профиль поставки.

Завод «КВТ» - первый производитель в России, представивший линейку высоковольтных трубок ТТШ. На протяжении многих лет трубка ТТШ-10 (КВТ) успешно применяется в качестве аналога высоковольтных трубок BPTM (Raychem) и BBI (3M) при монтаже щитового оборудования и электрических подстанций напряжением до 10кВ и зарекомендовала себя как очень надежный и качественный продукт.

Вопросы и ответы Сопутствующие товары Подбор аналогов по продукции Raychem
@name
youtube-id
youtube-id
youtube-id
youtube-id
youtube-id
draw
SKU товарные позиции Цвет трубки кратность ед.изм РРЦ (руб.)
ТТШ-10-30/12 красн (КВТ) 10
м
304.94
ТТШ-10-50/20 красн (КВТ) 10
м
457.99
ТТШ-10-75/30 красн (КВТ) 10
м
697.79
ТТШ-10-100/40 красн (КВТ) 10
м
920.77
ТТШ-10-120/50 красн (КВТ) 10
м
1356.12
ТТШ-10-150/60 красн (КВТ) 10
м
1556.76
ТТШ-10-30/12 зел (КВТ) 10
м
304.94
ТТШ-10-50/20 зел (КВТ) 10
м
457.99
ТТШ-10-75/30 зел (КВТ) 10
м
697.79
ТТШ-10-100/40 зел (КВТ) 10
м
920.77
ТТШ-10-120/50 зел (КВТ) 10
м
1356.12
ТТШ-10-150/60 зел (КВТ) 10
м
1556.76
ТТШ-10-30/12 желт (КВТ) 10
м
304.94
ТТШ-10-50/20 желт (КВТ) 10
м
457.99
ТТШ-10-75/30 желт (КВТ) 10
м
697.79
ТТШ-10-100/40 желт (КВТ) 10
м
920.77
ТТШ-10-120/50 желт (КВТ) 10
м
1356.12
ТТШ-10-150/60 желт (КВТ) 10
м
1556.76
SKU товарные позиции Цвет трубки кол-во в упаковке тип упаковки штрих-код EAN-13 длина (см) ширина (см) высота (см) вес брутто (кг) объем упак. (куб.м)
ТТШ-10-30/12 красн (КВТ) 10
бухта
4680430006337 16 16 6 1.07 0.001536
ТТШ-10-50/20 красн (КВТ) 10
бухта
4630019126420 17 17 9 1.7 0.002601
ТТШ-10-75/30 красн (КВТ) 10
бухта
4680430006344 18 18 13 2.6 0.004212
ТТШ-10-100/40 красн (КВТ) 10
бухта
4630019126437 17 17 18 3.6 0.005202
ТТШ-10-120/50 красн (КВТ) 10
п/э пакет
4680430034118 20 20 20 3.93 0.008
ТТШ-10-150/60 красн (КВТ) 10
бухта
4680430006351 20 20 26 4.7 0.0104
ТТШ-10-30/12 зел (КВТ) 10
п/э пакет
4680430034125 18 18 6 1.04 0.001944
ТТШ-10-50/20 зел (КВТ) 10
п/э пакет
4680430034132 19 19 9 2.13 0.003249
ТТШ-10-75/30 зел (КВТ) 10
п/э пакет
4680430034149 21 21 13 2.56 0.005733
ТТШ-10-100/40 зел (КВТ) 10
п/э пакет
4680430034156 20 20 18 3.83 0.0072
ТТШ-10-120/50 зел (КВТ) 10
п/э пакет
4680430034163 20 20 20 3.93 0.008
ТТШ-10-150/60 зел (КВТ) 10
п/э пакет
4680430034170 20 20 27 9.07 0.0108
ТТШ-10-30/12 желт (КВТ) 10
п/э пакет
4680430034187 18 18 6 1.04 0.001944
ТТШ-10-50/20 желт (КВТ) 10
п/э пакет
4680430034194 19 19 9 2.13 0.003249
ТТШ-10-75/30 желт (КВТ) 10
п/э пакет
4680430034200 21 21 13 2.56 0.005733
ТТШ-10-100/40 желт (КВТ) 10
п/э пакет
4680430034217 20 20 18 3.83 0.0072
ТТШ-10-120/50 желт (КВТ) 10
п/э пакет
4680430034224 20 20 20 3.93 0.008
ТТШ-10-150/60 желт (КВТ) 10
п/э пакет
4680430034231 20 20 27 9.07 0.0108
SKU товарные позиции Цвет трубки Тип трубки Рабочее напряжение, до (кВ) Диаметр до усадки, мм Диаметр после усадки, мм Коэффициент усадки Материал Цвет трубки
ТТШ-10-30/12 красн (КВТ)
высоковольтная
10
30
12
2,5:1
полиолефин
красный
ТТШ-10-50/20 красн (КВТ)
высоковольтная
10
50
20
2,5:1
полиолефин
красный
ТТШ-10-75/30 красн (КВТ)
высоковольтная
10
75
30
2,5:1
полиолефин
красный
ТТШ-10-100/40 красн (КВТ)
высоковольтная
10
100
40
2,5:1
полиолефин
красный
ТТШ-10-120/50 красн (КВТ)
высоковольтная
10
120
50
2,5:1
полиолефин
красный
ТТШ-10-150/60 красн (КВТ)
высоковольтная
10
150
60
2,5:1
полиолефин
красный
ТТШ-10-30/12 зел (КВТ)
высоковольтная
10
30
12
2,5:1
полиолефин
зеленый
ТТШ-10-50/20 зел (КВТ)
высоковольтная
10
50
20
2,5:1
полиолефин
зеленый
ТТШ-10-75/30 зел (КВТ)
высоковольтная
10
75
30
2,5:1
полиолефин
зеленый
ТТШ-10-100/40 зел (КВТ)
высоковольтная
10
100
40
2,5:1
полиолефин
зеленый
ТТШ-10-120/50 зел (КВТ)
высоковольтная
10
120
50
2,5:1
полиолефин
зеленый
ТТШ-10-150/60 зел (КВТ)
высоковольтная
10
150
60
2,5:1
полиолефин
зеленый
ТТШ-10-30/12 желт (КВТ)
высоковольтная
10
30
12
2,5:1
полиолефин
желтый
ТТШ-10-50/20 желт (КВТ)
высоковольтная
10
50
20
2,5:1
полиолефин
желтый
ТТШ-10-75/30 желт (КВТ)
высоковольтная
10
75
30
2,5:1
полиолефин
желтый
ТТШ-10-100/40 желт (КВТ)
высоковольтная
10
100
40
2,5:1
полиолефин
желтый
ТТШ-10-120/50 желт (КВТ)
высоковольтная
10
120
50
2,5:1
полиолефин
желтый
ТТШ-10-150/60 желт (КВТ)
высоковольтная
10
150
60
2,5:1
полиолефин
желтый
