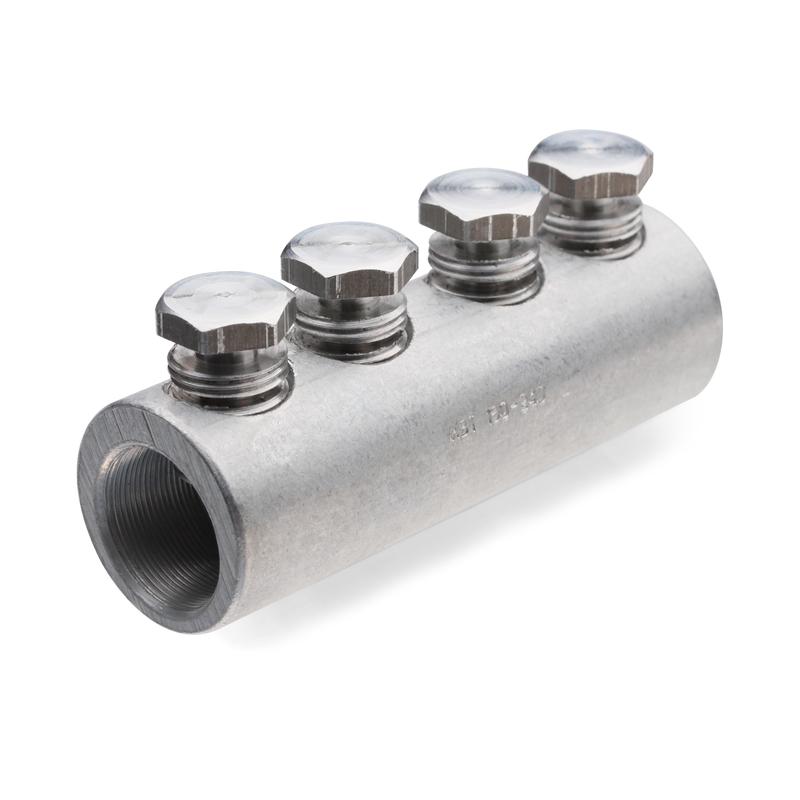

Соединители болтовые с рядным расположением болтов

В тренде

тип:

СБ (ТУ 3449-009-97284872-2006)

  • Предназначены для соединения любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных
  • Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля
  • Рядное расположение болтов на корпусе соединителя
  • Эксцентриковое отверстие под кабельную жилу в корпусе соединителя
  • Рабочее напряжение: до 10 кВ
  • Материал корпуса и болтов: специальный алюминиевый сплав
  • Покрытие: без покрытия
  • Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
  • Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя
  • Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы
  • Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения
  • На каждом соединителе выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
  • Инструмент для монтажа: набор НМБ-6 (КВТ)
  • Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
  • Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт
Эксплуатационно-гарантийные сроки
  • Гарантийный срок хранения 5  лет
  • Гарантийный срок эксплуатации 5  лет
  • Срок службы 25  лет

Соединители СБ – универсальные кабельные гильзы с рядным расположением болтов со срывными головками. Предназначены для соединения кабельных жил любого типа (круглых и секторных, моножильных и многопроволочных, медных и алюминиевых) на напряжение до 10кВ включительно.

В отличие от моноразмерных кабельных наконечников и гильз под опрессовку, болтовые наконечники и соединители перекрывают широкий диапазон сечений и могут быть использованы для монтажа на несколько размеров кабеля. Эта особенность обусловила популярность использования болтовых наконечников и соединителей в комплектации термоусаживаемых муфт. По умолчанию, в стандартной комплектации кабельных муфт производства «КВТ» используются наконечники и соединители с рядным расположением болтов (типы НБ и СБ). При необходимости, муфты также могут быть укомплектованы соединителями евро-серии с угловым расположением болтов (типы НБЕ и СБЕ).

Завод «КВТ» - единственное производство в России серийно выпускающее не только сами термоусаживаемые муфты, но и все типы кабельных наконечников и соединителей.

Полностью автоматизированные линии позволили добиться высокой скорости изготовления наконечников и соединителей и уменьшения их стоимости. Ультрасовременные станки-роботы с ЧПУ гарантируют стабильно превосходное качество и точно выверенные размеры всей партии продукции, а также исключают возможное влияние человеческого фактора при производстве.

Отверстие для ввода кабельной жилы в болтовых соединителях СБ смещено относительно центральной оси для обеспечения необходимых прочностных характеристик в зоне крепежа болтов. Вся внутренняя цилиндрическая поверхность соединителей «КВТ» имеет зубчатый рельеф для увеличения площади электрического контакта  и механической прочности между гильзой и кабельной жилой. Конструкция предусматривает наличие внутренней перегородки, определяющей глубину захода кабельных жил. При монтаже на алюминиевые кабели зубчатая поверхность врезается в жилу кабеля, разрушая оксидный поверхностный слой.

В отличие от дешевых аналогов все болтовые соединители «КВТ» (кроме самого маленького размера на диапазон 10-25мм2) оснащены 4-мя и 6-ю (начиная с сечения 300 мм2) болтами, что позволяет обеспечить высокую механическую прочность соединения и качественный электрический контакт. Особая конструкция болтов «КВТ» предусматривает наличие не одной, а двух срывных шеек с предустановленными моментами срыва головок. Благодаря двухуровневому расположению шеек, срыв головки болта всегда происходит вровень, либо ниже поверхности корпуса наконечника. Это избавляет от необходимости зашлифовки острых кромок, образующихся после срыва болтов с одной шейкой, и существенно сокращает время монтажа.

Болтовые соединители «КВТ» выполнены из специального алюминиевого сплава, обладающего высокой электрической проводимостью и механической прочностью.

Все болтовые наконечники и соединители производства «КВТ» имеют штампованную маркировку с указанием диапазона сечений.

Вопросы и ответы Сопутствующие товары
@name
youtube-id
youtube-id
youtube-id
youtube-id
draw
SKU товарные позиции Цвет изоляции кратность ед.изм РРЦ (руб.)
2СБ-10/25 (КВТ) 10
шт
176.11
4СБ-25/50 (КВТ) 10
шт
345.11
4СБ-70/120 (КВТ) 10
шт
630.60
4СБ-150/240 (КВТ) 5
шт
948.42
SKU товарные позиции Цвет изоляции кол-во в упаковке тип упаковки штрих-код EAN-13 длина (см) ширина (см) высота (см) вес брутто (кг) объем упак. (куб.м)
2СБ-10/25 (КВТ) 10
п/э пакет
4680430002339 12 10 2 0.126 0.00024
4СБ-25/50 (КВТ) 10
п/э пакет
4680430002421 12 12 2 0.376 0.000288
4СБ-70/120 (КВТ) 10
п/э пакет
4680430002438 18 16 3 1.026 0.000864
4СБ-150/240 (КВТ) 5
п/э пакет
4680430002445 20 11 4 0.99 0.00088
SKU товарные позиции Цвет изоляции L (мм) L₂ (мм) d (мм) d₁ (мм) N (мм)
2СБ-10/25 (КВТ) 40 18 13 8 8
4СБ-25/50 (КВТ) 46 21.5 19 11 10
4СБ-70/120 (КВТ) 66 31.5 27 17 14
4СБ-150/240 (КВТ) 76 36.5 37 25 14
SKU товарные позиции Цвет изоляции Особенности конструкции Рабочее напряжение, до (кВ) Сечение жилы, мм² Класс гибкости жилы Материал контактной части Покрытие контактной части Технология монтажа

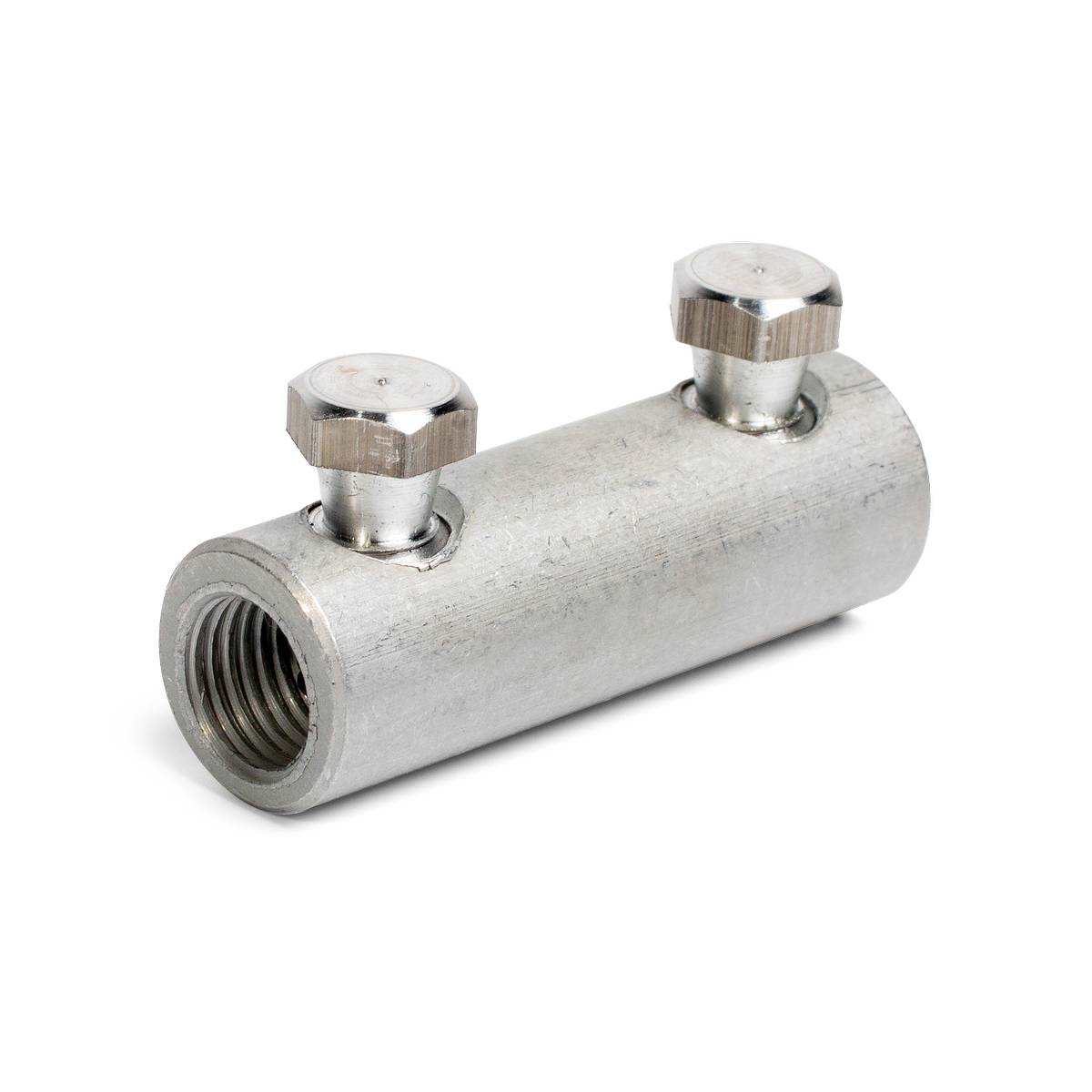

2СБ-10/25 (КВТ)
Рядное расположение болтов/ Эксцентриковое отверстие под жилу
10
10/ 16/ 25
1/ 2/ 3/ 4/ 5/ 6
алюминиевый сплав
без покрытия
срывные болты
4СБ-25/50 (КВТ)
Рядное расположение болтов/ Эксцентриковое отверстие под жилу
10
25/ 35/ 50
1/ 2/ 3/ 4/ 5/ 6
алюминиевый сплав
без покрытия
срывные болты
4СБ-70/120 (КВТ)
Рядное расположение болтов/ Эксцентриковое отверстие под жилу
10
70/ 95/ 120
1/ 2/ 3/ 4/ 5/ 6
алюминиевый сплав
без покрытия
срывные болты
4СБ-150/240 (КВТ)
Рядное расположение болтов/ Эксцентриковое отверстие под жилу
10
150/ 185/ 240
1/ 2/ 3/ 4/ 5/ 6
алюминиевый сплав
без покрытия
срывные болты
