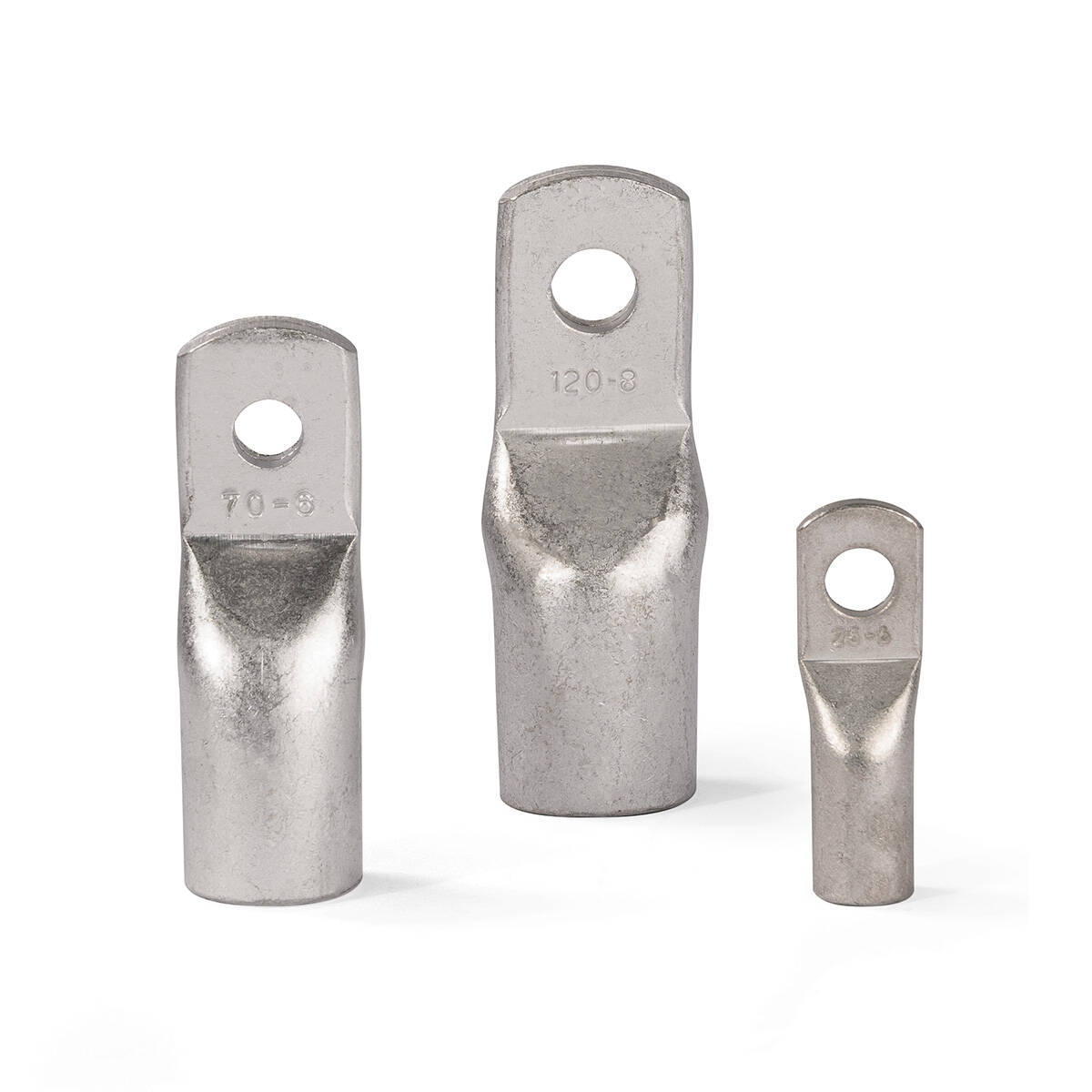

Наконечники медные кабельные с узкой лопаткой
тип:
ТМЛ-У (ТУ 3449-066-97284872-2014)
- Предназначены для оконцевания опрессовкой медных кабелей и проводов с последующим подключением к низковольтным автоматическим выключателям
- Материал: рафинированная медь марки М1,
- Покрытие: олово-висмутовое лужение
- Параметры крепежной части наконечников:
- ширина лопатки и диаметр контактного отверстия под винт рассчитаны для подключения к блочным автоматическим выключателям (МССВ)
- Штампованная маркировка типоразмера и логотипа производителя на каждом наконечнике
- Совместимость: блочные автоматические выключатели с номиналом от 100 до 630 А в литом корпусе (МССВ) импортных и отечественных производителей с контактными клеммами на основе винтовой фиксации
Эксплуатационно-гарантийные сроки
Эксплуатационно-гарантийные сроки
- Гарантийный срок хранения 5 лет
- Гарантийный срок эксплуатации 5 лет
- Срок службы 25 лет
SKU | товарные позиции Цвет изоляции | кратность | ед.изм | РРЦ (руб.) | к сравнению |
---|---|---|---|---|---|
ТМЛ-У 25-6 (КВТ) | 25 | шт |
69.60 | добавить | |
ТМЛ-У 35-6 (КВТ) | 25 | шт |
135.91 | добавить | |
ТМЛ-У 50-6 (КВТ) | 25 | шт |
194.68 | добавить | |
ТМЛ-У 70-6 (КВТ) | 25 | шт |
287.12 | добавить | |
ТМЛ-У 70-8 (КВТ) | 25 | шт |
287.12 | добавить | |
ТМЛ-У 95-8 (КВТ) | 10 | шт |
350.66 | добавить | |
ТМЛ-У 120-8 (КВТ) | 10 | шт |
403.24 | добавить | |
ТМЛ-У 120-10 (КВТ) | 10 | шт |
403.24 | добавить | |
ТМЛ-У 150-8 (КВТ) | 5 | шт |
460.93 | добавить | |
ТМЛ-У 150-10 (КВТ) | 5 | шт |
460.93 | добавить | |
ТМЛ-У 185-10 (КВТ) | 5 | шт |
691.50 | добавить | |
ТМЛ-У 240-10 (КВТ) | 5 | шт |
846.11 | добавить |
SKU | товарные позиции Цвет изоляции | кол-во в упаковке | тип упаковки | штрих-код EAN-13 | длина (см) | ширина (см) | высота (см) | вес брутто (кг) | объем упак. (куб.м) |
---|---|---|---|---|---|---|---|---|---|
ТМЛ-У 25-6 (КВТ) | 25 | п/э пакет |
4680430037287 | 12 | 10 | 2.5 | 0.2295 | 0.0003 | |
ТМЛ-У 35-6 (КВТ) | 25 | п/э пакет |
4670016357236 | 14 | 10 | 2.5 | 0.41 | 0.00035 | |
ТМЛ-У 50-6 (КВТ) | 25 | п/э пакет |
4670016357250 | 15 | 15 | 2 | 0.67 | 0.00045 | |
ТМЛ-У 70-6 (КВТ) | 25 | п/э пакет |
4670016357274 | 17 | 15 | 2.5 | 1 | 0.000638 | |
ТМЛ-У 70-8 (КВТ) | 25 | п/э пакет |
4670016357298 | 14 | 13 | 3 | 1 | 0.000546 | |
ТМЛ-У 95-8 (КВТ) | 10 | п/э пакет |
4670016357311 | 15 | 10 | 2 | 0.51 | 0.0003 | |
ТМЛ-У 120-8 (КВТ) | 10 | п/э пакет |
4670016357335 | 15 | 14 | 2 | 0.58 | 0.00042 | |
ТМЛ-У 120-10 (КВТ) | 10 | п/э пакет |
4670016357359 | 15 | 14 | 2.5 | 0.58 | 0.000525 | |
ТМЛ-У 150-8 (КВТ) | 5 | п/э пакет |
4670016357373 | 14 | 14 | 2.5 | 0.34 | 0.00049 | |
ТМЛ-У 150-10 (КВТ) | 5 | п/э пакет |
4670016357397 | 10 | 8 | 3 | 0.34 | 0.00024 | |
ТМЛ-У 185-10 (КВТ) | 5 | п/э пакет |
4670016357410 | 14 | 14 | 3 | 0.49 | 0.000588 | |
ТМЛ-У 240-10 (КВТ) | 5 | п/э пакет |
4670016357434 | 14 | 14 | 3.5 | 0.61 | 0.000686 |
SKU | товарные позиции Цвет изоляции | L (мм) | B (мм) | D (мм) | d (мм) | d₁ (мм) |
---|---|---|---|---|---|---|
ТМЛ-У 25-6 (КВТ) | 37 | 12 | 6.4 | 9.5 | 6.9 | |
ТМЛ-У 35-6 (КВТ) | 39.5 | 15 | 6.5 | 12 | 8.5 | |
ТМЛ-У 50-6 (КВТ) | 47 | 15 | 6.5 | 14 | 10 | |
ТМЛ-У 70-6 (КВТ) | 53 | 17 | 6.5 | 16.5 | 12 | |
ТМЛ-У 70-8 (КВТ) | 53 | 17 | 8.5 | 16.5 | 12 | |
ТМЛ-У 95-8 (КВТ) | 59.5 | 19 | 8.5 | 18 | 13.5 | |
ТМЛ-У 120-8 (КВТ) | 62.5 | 19 | 8.5 | 19.5 | 15 | |
ТМЛ-У 120-10 (КВТ) | 62.5 | 19 | 10.5 | 19.5 | 15 | |
ТМЛ-У 150-8 (КВТ) | 67.5 | 19 | 8.5 | 21 | 16.5 | |
ТМЛ-У 150-10 (КВТ) | 67.5 | 19 | 10.5 | 21 | 16.5 | |
ТМЛ-У 185-10 (КВТ) | 76.5 | 24.5 | 10.5 | 24 | 19 | |
ТМЛ-У 240-10 (КВТ) | 83.5 | 31 | 10.5 | 26 | 21 |
SKU | товарные позиции Цвет изоляции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Материал контактной части | Покрытие контактной части | Технология монтажа |
---|---|---|---|---|---|---|---|
ТМЛ-У 25-6 (КВТ) | 35 |
25 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ-У 35-6 (КВТ) | 35 |
35 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ-У 50-6 (КВТ) | 35 |
50 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ-У 70-6 (КВТ) | 35 |
70 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ-У 70-8 (КВТ) | 35 |
70 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ-У 95-8 (КВТ) | 35 |
95 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ-У 120-8 (КВТ) | 35 |
120 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ-У 120-10 (КВТ) | 35 |
120 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ-У 150-8 (КВТ) | 35 |
150 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ-У 150-10 (КВТ) | 35 |
150 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ-У 185-10 (КВТ) | 35 |
185 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ-У 240-10 (КВТ) | 35 |
240 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
